小編以MIT作品Transportation,Agriculture + Housing中的Mapping Economic Corridors數據分析為例，拆解作圖步驟，給同學們講講如何在作品集中制作一份生動明晰的數據分析圖。

出處：Transportation, Agriculture + Housing

數據分析是針對于數據進行收集、整理、加工和分析的過程，是景觀設計前期分析中基于基礎資料獲得深層信息的過程。景觀設計作為一門綜合類的學科，在設計中常常會涉及到經濟、心理、教育、生物等各學科的信息和數據。將以上數據合理全面地整理得到結論性的分析結果，既能促進同學們?cè)O(shè)計思路，又能為同學們的作品集增色，讓考官充分了解你的前期research情況。通過數據分析圖，我們能夠找到基礎數據之間的深層關系，并思考這些新的數據是否可以影響或推動設計概念，是概念產生的“理論基礎”，其重要程度不可小覷。

1. 整理初級數據

整理自己所拿到的初級數據，并按照數據類型，確定在同一個圖面上，有哪些數據可以進行整合，以相互作用的形式進行表達。如道路分布和交通量的大小，以及商業用地的分布等。

2. 獲得場地的相關底圖

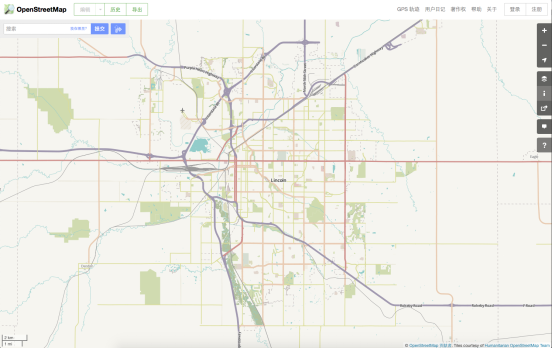

可以通過搜索open street map或者其他地圖軟件，獲得場地底圖。當然這種方式得到的是比較粗略的數據，如果想要更精確的，有圖層劃分的地圖數據，可以下載地圖并通過相應的識圖軟件得到dwg格式的底圖，也可以通過GIS系統，獲得地理信息系統數據，得到更精準的分層數據。

3. 制作交通線路底圖

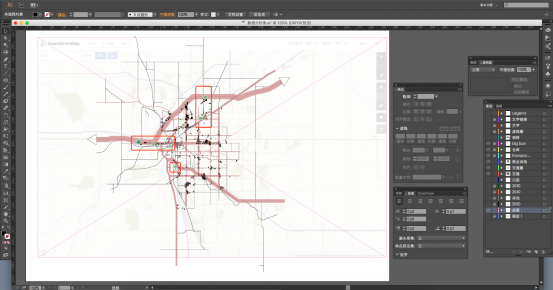

用ai或者ps的鋼筆提取重要的交通路線，以ai為例，和cad的圖層用法類似，分別建立每個類型線條的圖層，并調整線的粗細，可以得到交通線路的底圖。

4. 以線表達道路交通量

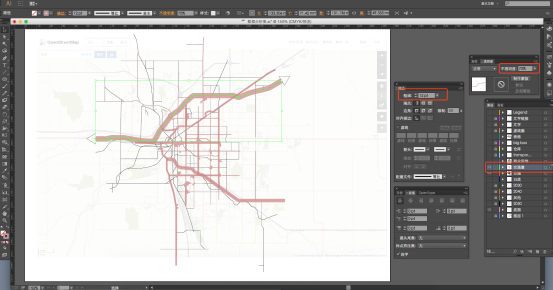

根據前期得到的數據資料，可以得知每一條路的交通量都不一樣，為了更直觀的表達交通量與交通系統之間的關系，我們可以用線的粗細來代表不同交通量的道路。線的粗細可以通過鋼筆的“線條樣式和寬度”來調整。

5. 以面表達商業占地

為了挖掘商業用地與交通分布的關系，加入商業用地范圍，可以發現商業用地幾乎全部沿著交通量大的公路分布。調整“邊線”和“面”的關系，用面來表達商業占地。

6. 其他信息表達

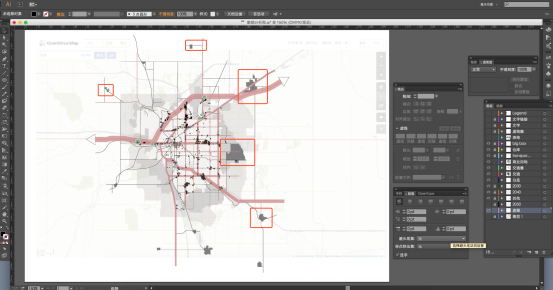

加入倉庫，物流中心，零售商分布等信息，查看商品從運輸?shù)戒N售的產業鏈與交通發展與商業用地的關系?？梢钥吹轿锪髦行膸缀跞繃?yán)城市流量大的交通沿線分布，并與城市中心有著必不可分的關系。

7. 加入城市化進程數據

根據城市發展的不同時期，加入城市化進程數據，觀察交通運輸與城市發展是否有著密切的關系。并通過調整透明度，來展現不同時期的城市版圖。

8. 加入柱形圖

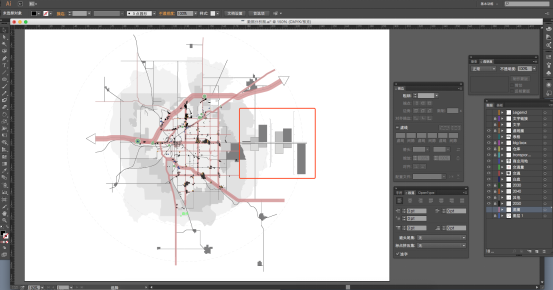

為了使數據更加直觀，利用最重要的交通線做橫軸，加入柱形圖，使其與平面底圖非常完美的融合在一起。并關閉底圖，已經基本得到了我們所需要的數據分析圖。

9. 加入文字標注

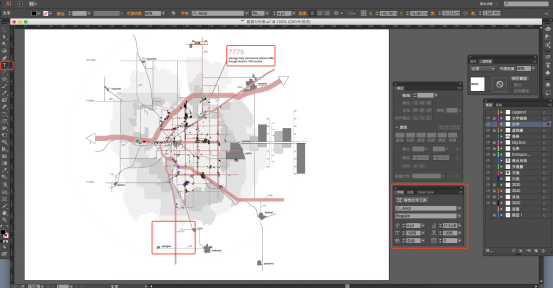

非常重要的是，除了圖形和圖標，文字標注(notation)也是數據分析圖中重要的組成部分。要遵循重要的文字用大號，次要的文字用小號的原則，另外也需要注意文字是否搶奪了圖面的重點，可以通過對字形、大小、和透明度的調整，是文字與圖面更好的結合。

10. 加入完整圖例

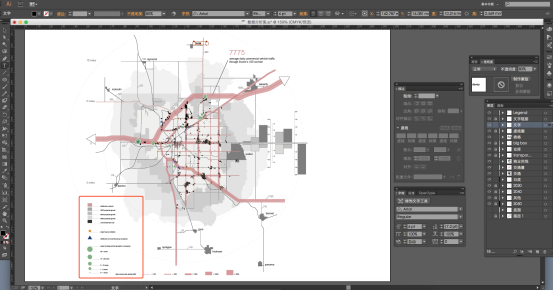

最后不要忘記加上完整的圖例，每一個出現在數據分析中的線條、平面、點都需要清晰地解釋其含義。

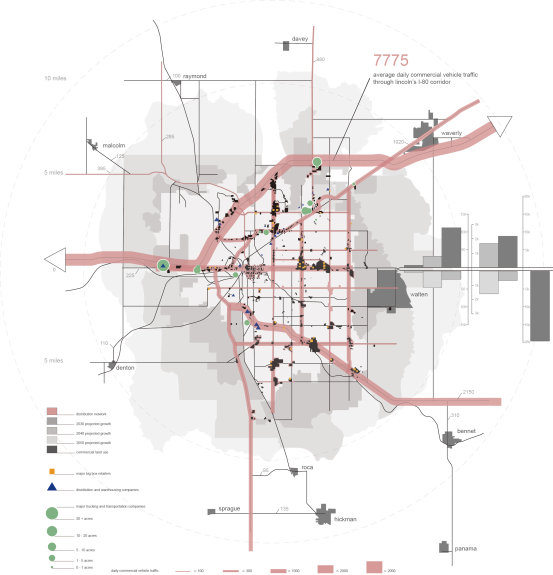

通過不同數據的疊加、對比，得出的結論是Lincoln的居住區主要集中在兩條重要的貨運走廊之間的北部和東南部，并猜測其原因可能是由于市民不喜歡住在工業區旁邊，而從城市發展的趨勢中也能夠看出，貨運走廊其實是阻止了城市向北擴張的屏障。這些結論都是我們通過基礎數據得不到的結論，一定要通過不同數據的整理，才能得到的深層結論，這也是在景觀設計中，數據分析重要性的體現。

經過上面的步驟，大家可以看到，數據分析圖的制作最重要的部分其實就是對于已知數據的整理，以及要想清楚自己想要得到怎樣的結果。數據分析做的是否出色，其實在于是不是將數據之間的關系展現清楚，并能夠在一張圖中展現豐富的有效數據同時又做到條例清晰不混亂。通過數據分析圖，我們能夠找到基礎數據之間的深層關系，并思考這些新的數據是否可以影響或推動我們的設計概念，是概念產生的“理論基礎”。

原文作者：康石石
